Чому деталізація настільки важлива у виробництві плат
Під час виготовлення PCB інженери працюють із дуже дрібними елементами: доріжками, контактами, SMD-компонентами, BGA-мікросхемами, роз’ємами. Важливо не лише бачити їх, а й демонструвати процес колегам, студентам або замовникам.
Якщо зображення розмите або має тіні, це ускладнює контроль якості. Якщо немає достатнього збільшення, важко оцінити пайку чи дрібні дефекти. Саме тут візуалайзер із 4K-роздільною здатністю стає інструментом точного контролю, навчання та презентації.
Практичне застосування під час виготовлення друкованих плат (PCB)
Професійна документ-камера може суттєво спростити й підвищити якість процесу виготовлення друкованих плат — від проєктування до фінального контролю.
🔍 1) Контроль якості та інспекція
Що дає:
- Збільшення дрібних елементів (SMD, BGA, мікродоріжки).
- Перевірка пайки: містки, «холодні» контакти, мікротріщини.
- Оцінка якості травлення та металізації отворів.
Перевага над лупою або мікроскопом:

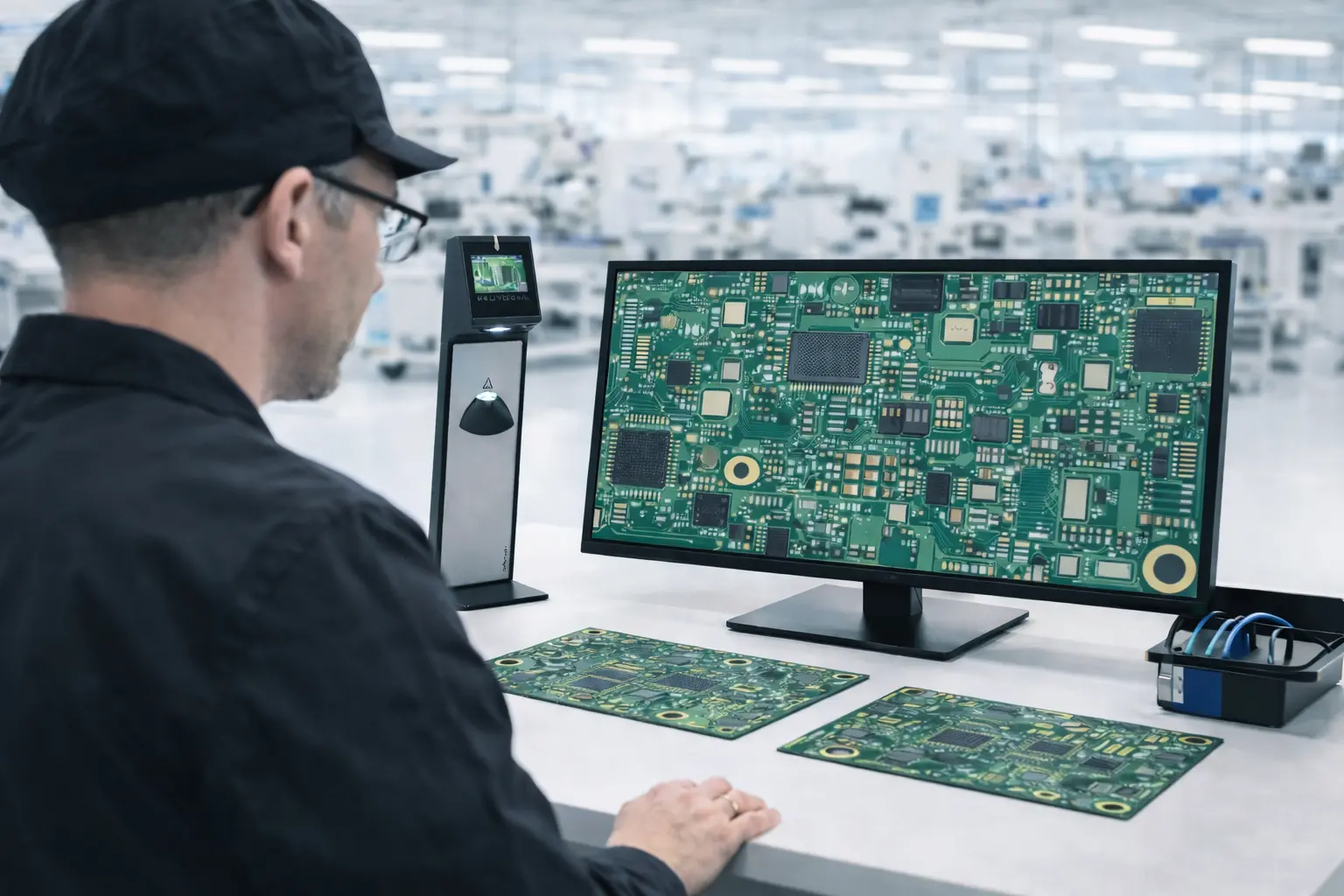

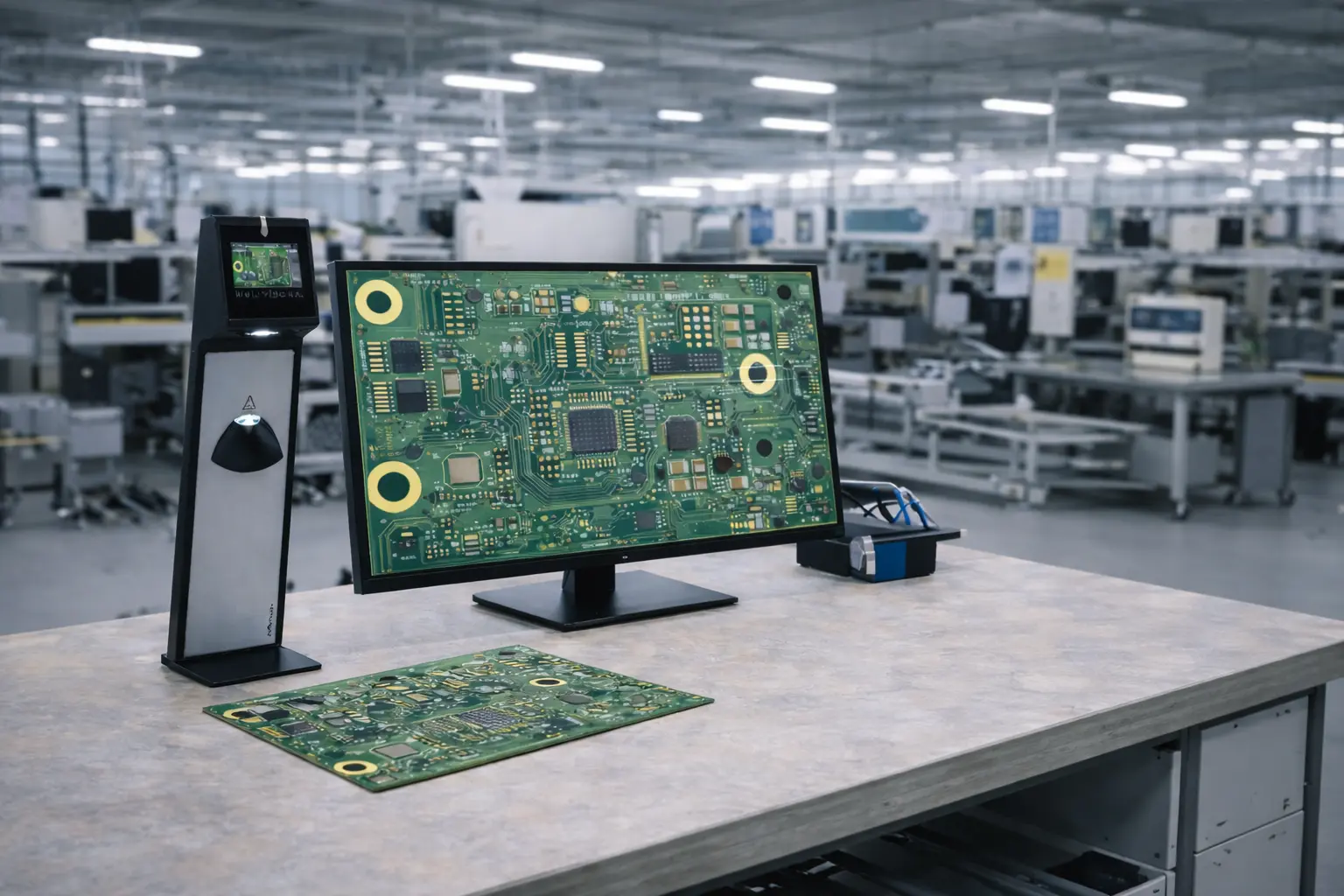

- Вивід зображення на великий екран.
- Фото- та відеофіксація дефектів для технічних звітів.
Для виробників це означає швидший контроль якості плат і зменшення відсотка браку.
🛠️ 2) Допомога під час ручного монтажу
- Зручно паяти дрібні компоненти під збільшенням.
- Камера не перекриває руки, на відміну від окулярного мікроскопа.
- Можна працювати вдвох або в команді, дивлячись на один екран.
Мінімальна затримка відео дозволяє комфортно виконувати пайку в реальному часі.
📐 3) Звірка з документацією
Під час складання плати можна вивести поруч:
- Gerber-файли
- електричні схеми
- placement-плани
І порівнювати розташування компонентів у реальному часі. Це суттєво знижує ризик помилок у серійному виробництві.
🎓 4) Навчання та інструктаж
У виробництві або навчальній майстерні документ-камера дозволяє:
- демонструвати процес пайки новим працівникам;
- записувати відеоінструкції;
- проводити онлайн-трансляції зборки або ремонту.
🧪 5) Реверс-інжиніринг і аналіз плат
- Зйомка обох сторін плати у високій роздільній здатності.
- Подальше трасування доріжок у CAD-системах.
- Документування старих або безсхемних пристроїв.
📸 6) Документування та звітність
- Фото дефектів для клієнтів.
- Архівування етапів виробництва.
- Доказова база для гарантійних випадків.
Які характеристики важливі для PCB
При виборі обладнання для інспекції плат зверніть увагу на:
Оптика та зображення
- Оптичний зум
- 4K сенсор
- Макрофокус
Освітлення
- Вбудоване LED-освітлення
- Регулювання яскравості
- Антиблікове світло
Інтерфейси
- HDMI для роботи без ПК
- USB для запису
- LAN для інтеграції у мережу
Рішення для виробництва: Wolfvision VZ-3neo.UHD

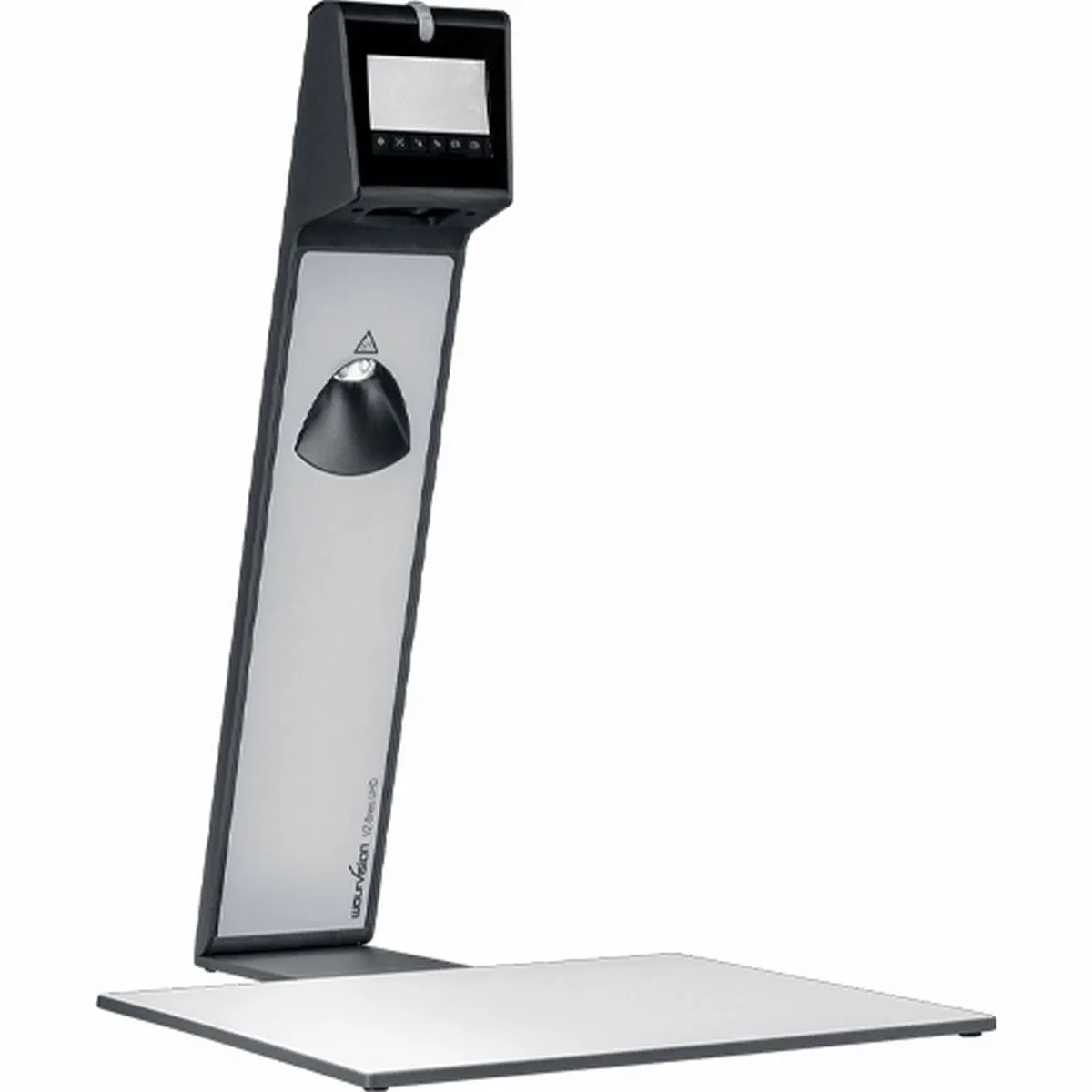

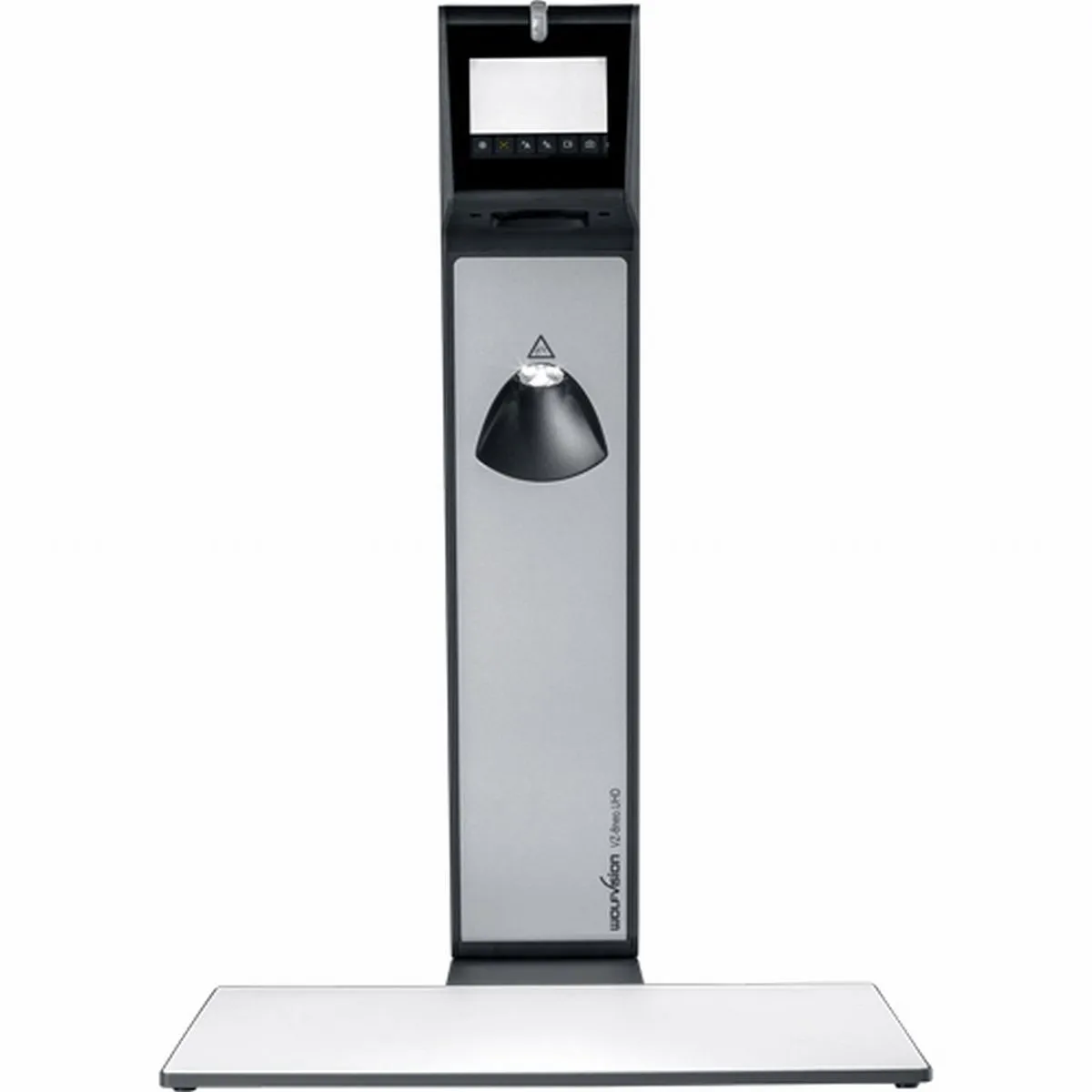

Саме цим вимогам відповідає Професійна документ-камера (візуалайзер) Wolfvision VZ-3neo.UHD – версія A (з опорною пластиною).
Модель оснащена 4K UHD камерою 8,3 МП із роздільною здатністю 2160p. 12-кратний зум дозволяє працювати як із великими об’єктами, так і з мікрокомпонентами. LED-система освітлення забезпечує рівномірне світло без тіней, що критично важливо при пайці та мікромонтажі.

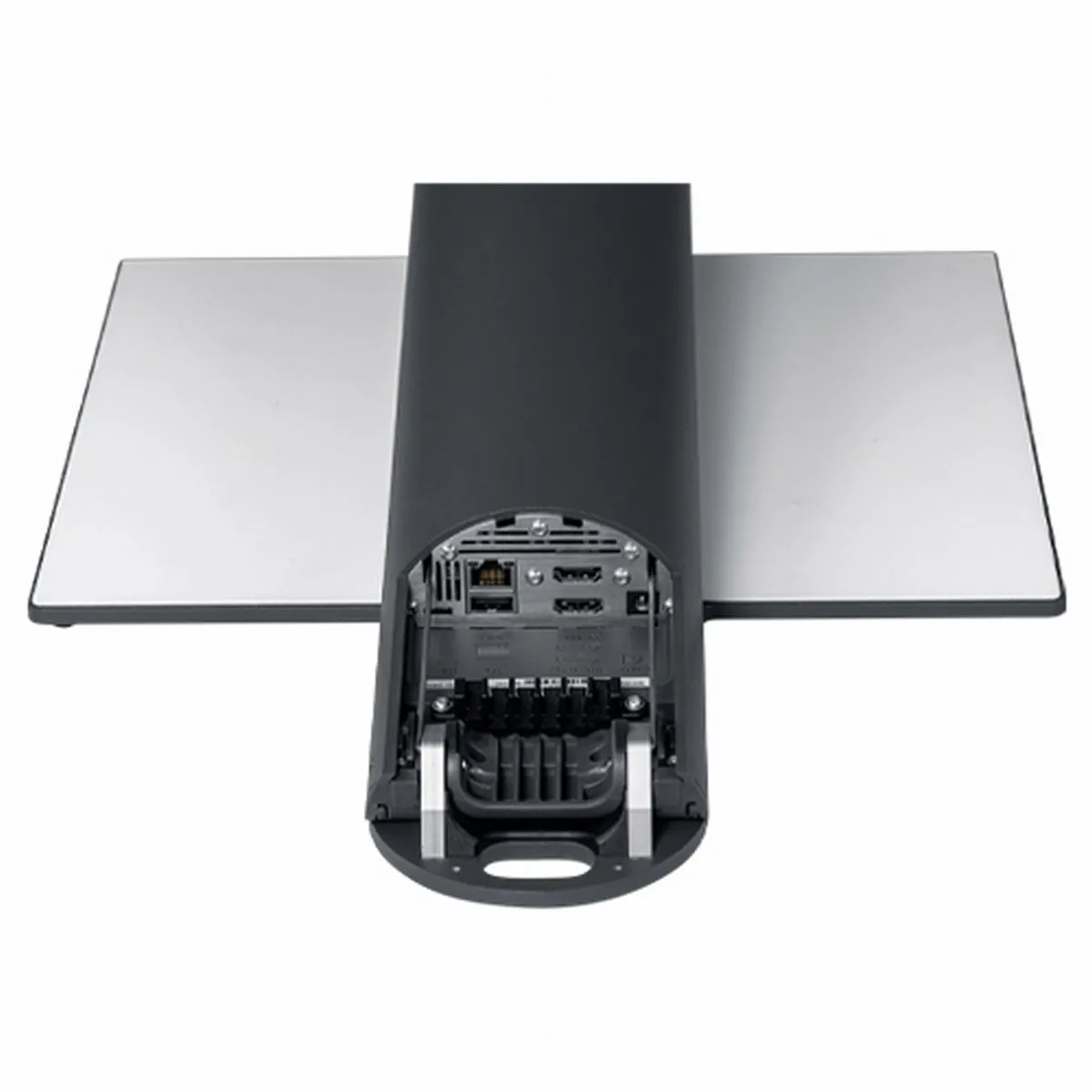

Сенсорний екран із попереднім переглядом дозволяє миттєво контролювати зображення. Інтерфейси HDMI, USB та LAN забезпечують інтеграцію з лабораторними системами, навчальними платформами та конференц-залами. Вбудована пам’ять 8 ГБ дозволяє зберігати матеріали без додаткових пристроїв.
Отже, якщо вам потрібне обладнання для інспекції PCB, контролю якості плат або технічного навчання, яке забезпечує максимальну деталізацію та стабільність зображення, це рішення закриває всі ключові задачі виробництва електроніки.
Замовити обладнання можна в компанії «Інтер Системс».
Технічний спеціаліст і консультант по товарам Wolfvision:
Євгеній
(067) 725-20-21 - тел, Viber, Telegram, Whats App
